浅析探管者燃气PE管道定位仪LVR8判断埋地燃气PE管道位置的几个因素

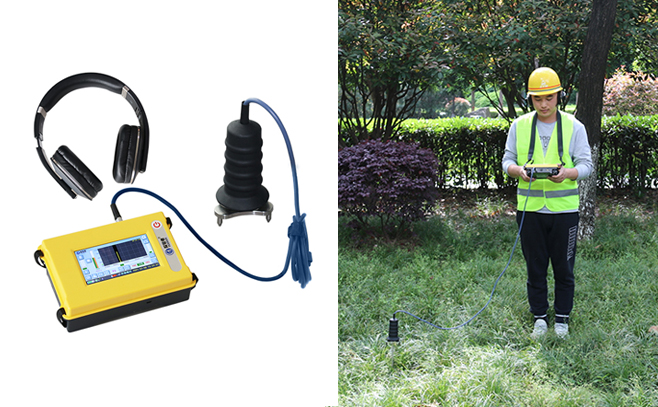

智能燃气PE管道定位仪接收机LVR8综合了人工听音技术和数字量化分析技术,将听音和数显合二为一,仪器集成了之前的数显接收机和听音接收机的技术,能在听音模式下通过数显图实时观看信号值,效率更高、更快、更准确的找到管道位置。



一、发射机在放散阀、调压箱、调压柜接好之后 ,打开LVR8接收机在听音模式下判断管道的几个因素,首先我们进入听音模式,需要结合这几个点来判断管道的位置:

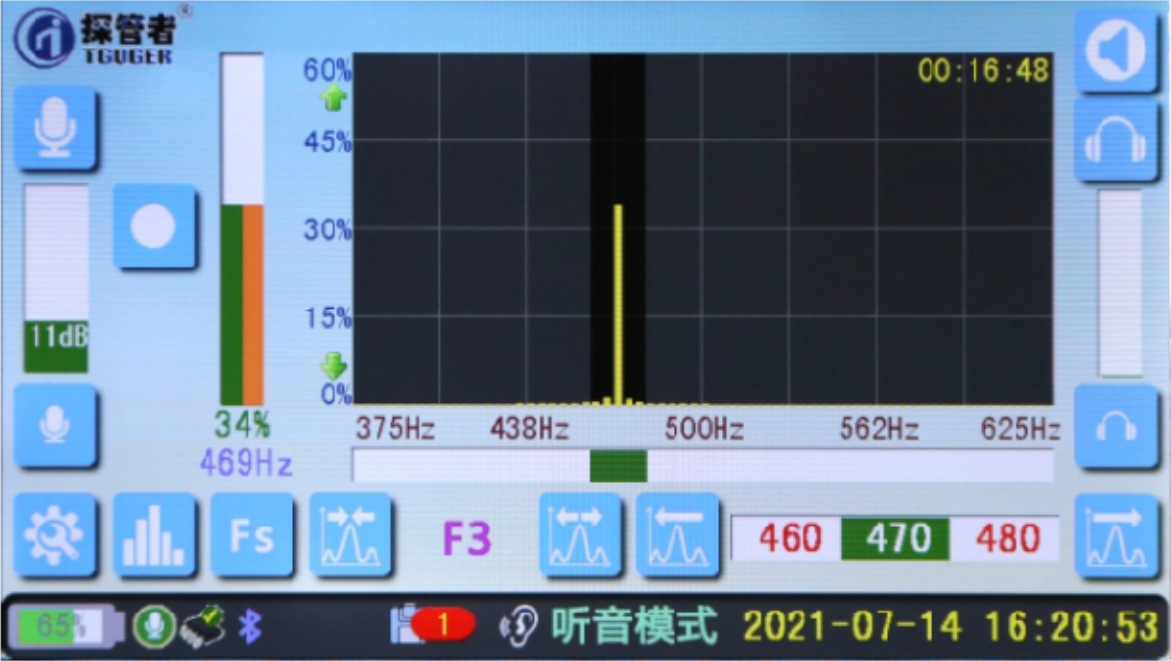

① 左边柱状图,绿色为当前振动信号平均值,橙色是当前振动信号最小值,当两个方柱高低差不多较稳定时我们认为是发射机发射的恒频信号;

② 频谱图中的峰值;

③ 听到耳机声音大小;

④ 频率值在4Hz偏差内认为接收的是我们发射机的信号,超过4Hz偏差可认为不是我们的信号。


如果我们光靠听音很容易发生误判,还需结合数显功能即听音模式下屏幕上显示的振动信号特征,包括振动信号频率值,方柱图,频谱图这些结合起来判断才能更快、更准确的找到管道正确的位置。


二、当出现其他管道信号影响我们该怎么办?

现场测试过程中通常我们会遇到有其他干扰源以及其他管道信号的干扰,这时候我们如何利用LVR8接收机来辨别真实管道信号值就显得尤为重要了。

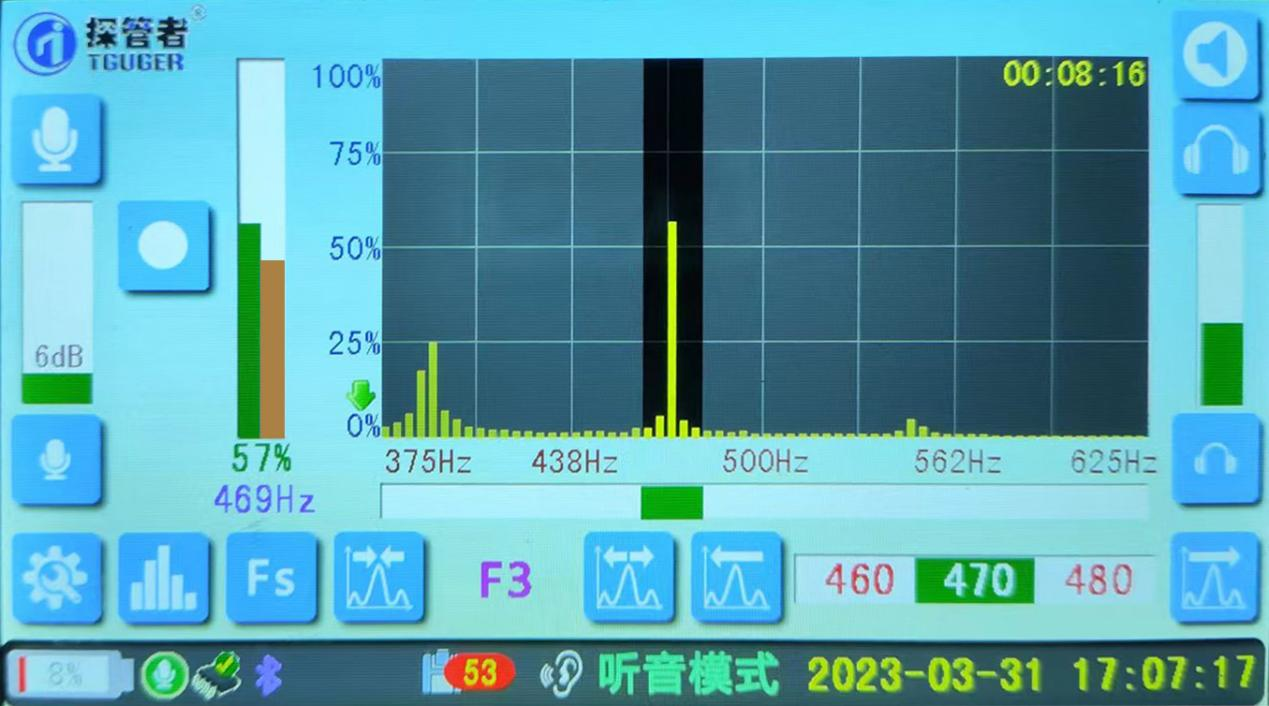

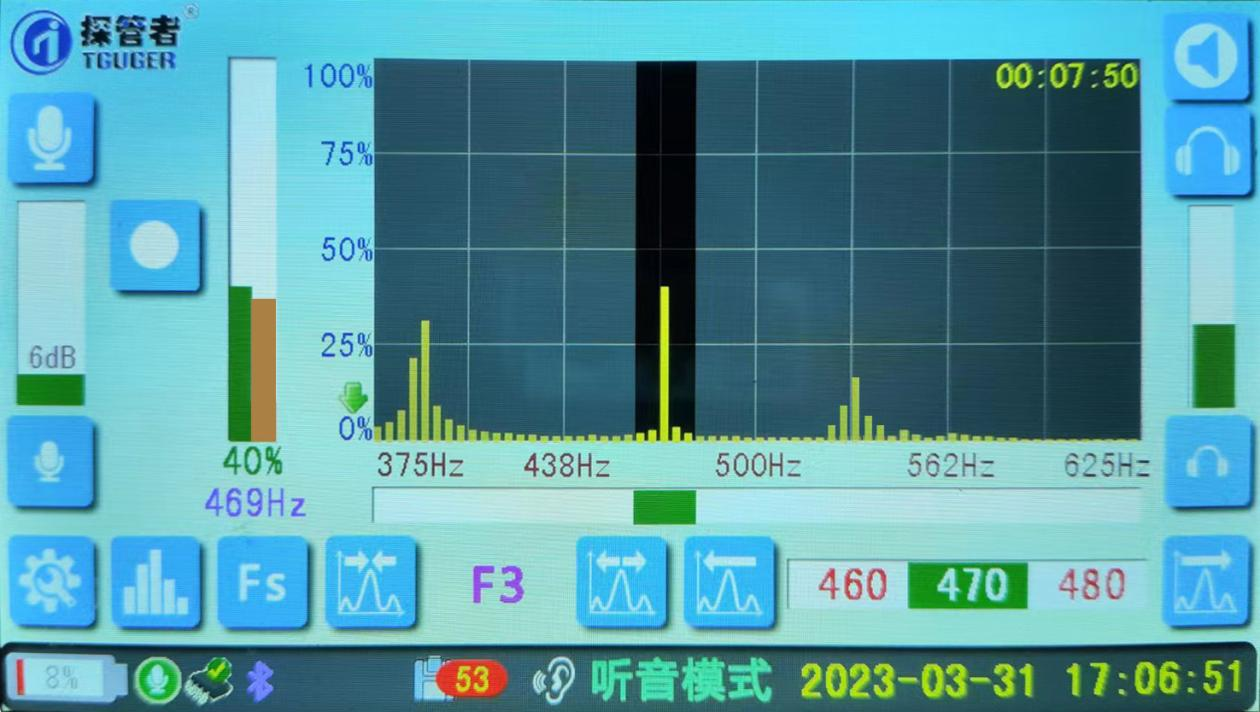

当频谱图出现多个振动信号存在时,我们只需要看频谱图黑色高亮针形的峰值,其它信号值均为干扰信号,LVR8接收机内部算法会自动过滤其他干扰信号值,只需看黑色高亮针形的峰值就是管道实时振动信号值。

如果频谱图上只有一个明显凸起,其他波段几乎没有信号时,这个时候干扰信号很少,是较为理想的情况。



三、在听音模式中,如果光靠听音容易发生误判的一些情况

例:F3频率是469Hz,像这种460Hz、470Hz、475Hz、480Hz,相差5~15Hz对于我们正常探测人员来说是很难辨别的,要是没有专业大量实验做对比几乎是听不出来的,这时候我们的听音数显二合一就显得尤为重要了,甚至我们可以不用听音,只看数显也可以确认管道位置。

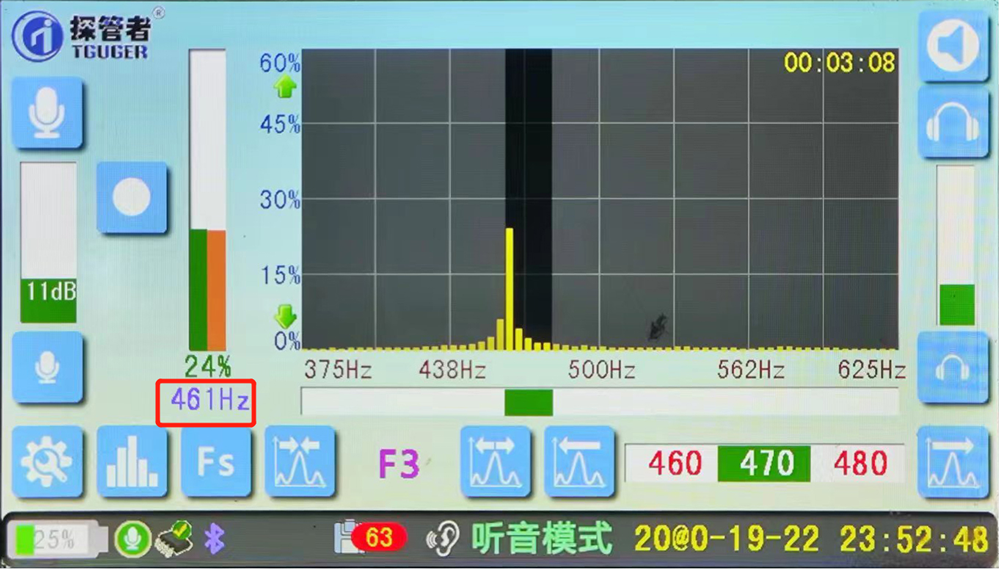

461Hz示意图

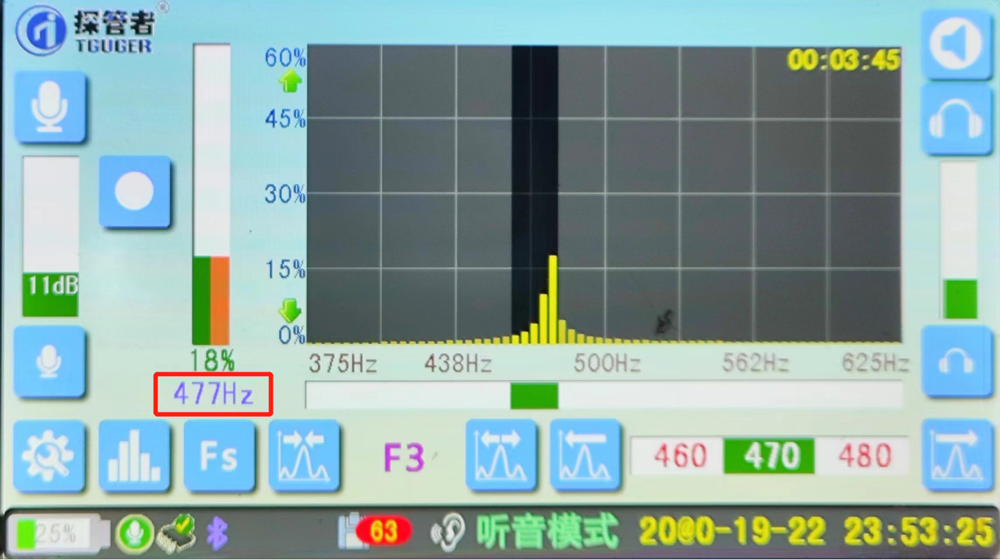

477Hz示意图
