管网健康检查一般采用管道内窥电视检测系统，在国外称管道CCTV （Closed Circuit Television）检测，此方法于90年代中期引进国内用于管道内部状况及排水管道健康检测，它是国际上目前用于管道状况检测最为先进和有效的手段。欧美等发达国家较早使用该方法作为排水管道健康检查及新建排水管渠的验收的有效手段，北京、开津已于上世纪90年代引进该方法开展市政排水管道管理和养护的协作工作，并发挥了巨大的辅助决策作用。

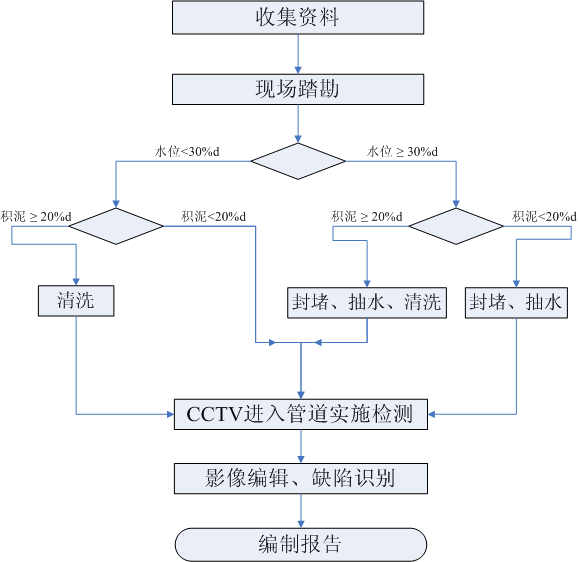

图1：CCTV检测施工流程图

一、施工方案

1、施工配合协调会

A）确定施工方案；

B）确定泵站配合方案；

C）确定抽水排放地点。

2、上游气囊封堵

A）检查井内情况，进行硫化氢有毒气体测定；

B）封堵前必须先人工清捞井内及封堵位置的垃圾和淤泥；

C）上游气囊封堵；

D）对上游气囊进行支撑。

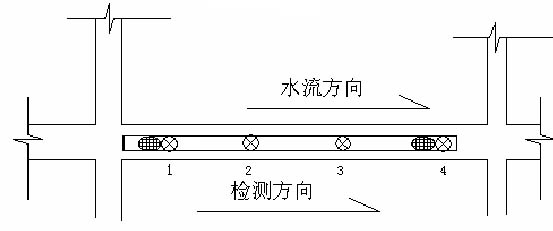

图2 封堵安排

3、高压射水清洗

采用用高压射水清洗管道，除去管道内的淤泥和垢。

图3 高压射水清洗示意图

4、排泥

A）采用吸污车（高扬程潜水泵）对需要检测的管道进行排泥；

B）可能情况下尽量排泥；

C）潜水员配合检查水位、排泥情况。

5、下游气囊封堵

A）检查井内情况，进行硫化氢有毒气体测定；

B）封堵前必须人工清捞井内及封堵位置的垃圾和淤泥；

C）下游气囊封堵；

D）对下游气囊进行支撑。

6、抽水

A）采用吸泥车或高扬程潜水泵进行抽水；

B）潜水员配合检查水位、泥位情况。

7、CCTV检测

首先将远程控制彩色CCTV检视镜头送入已清洗好的排水管线内，将管道内的状况同时传输到电视监视屏幕上和电脑内。操作人员通过检测设备的专用软件可将整个检测过程逐一检查并录制成数字影像文件（mp4）存储在电脑硬盘内，如在检测的过程中有异常现象发生时，操作人员可通过专用软件将异常点位置、方位、异常现象的种类如积水、破裂、脱节、腐蚀等等数据记录下来，并可抓拍照片存入电脑内。为便于后期对检视结果分析和判读，在CCTV检测时，异常点将停留片刻，以获得清晰的影像。在CCTV检测结束后，所有的检测过程中产生的文件（影像文件）将转化成可在客户电脑上浏览和播放的文件格式，并刻成光盘供用户使用。

8、拆除封堵

A）拆除下游支撑和气囊；

B）拆除上游支撑和气囊。

二、重点施工节点（封堵封拆）方案

1、据现场勘查发现，大部分管道内水位较高，故CCTV检测时需泵站降水。请泵站主管部门、业主单位等有关部门召开配合协调会议，确保泵站与检测合理配合；

2、部分管道需局部封堵抽水。封堵时，严格检查封堵气囊质量，确保其可靠和安全；

3、封堵前先清捞井内及封堵位置的积泥和垃圾，否则会造成封堵后头子墙体下不穿孔、下沉甚至倒塌，给施工带来安全、质量隐患；

4、封堵是选派有丰富经验的潜水员进行封堵，然后进行抽水，抽水时安排潜水员值班，发现封堵头子有渗漏等其他情况做到及时补气，确保抽水工作顺利进行；

5、待CCTV检测结束后应尽快拆除封堵的气囊；

6、 DN800以下的管道用堵塞器封堵，DN800以上的必须要潜水砖封以确保安全。

三、拟投入的主要设备

1、管道内窥摄像检测仪2套。

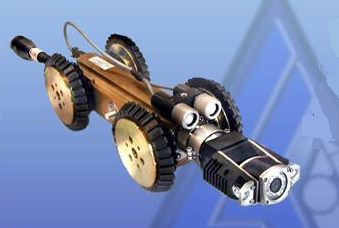

图4 管道内窥摄像检测仪

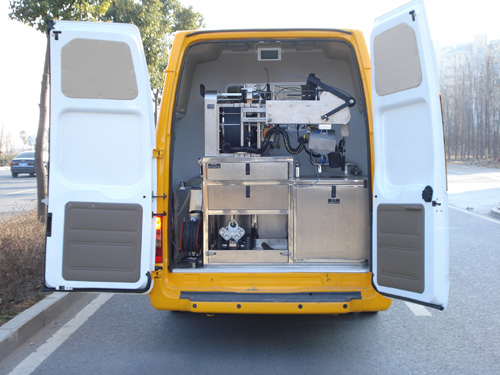

KRE四轮管道摄像检测系统内设置有主控室和设备操作间，相互独立分开，通过闭录电视监视系统实现相互间的协调。主控室配有独立空调系统、主控器、计算机系统、电源控制系统和监视器。

2、管道清洗设备:高压射水车

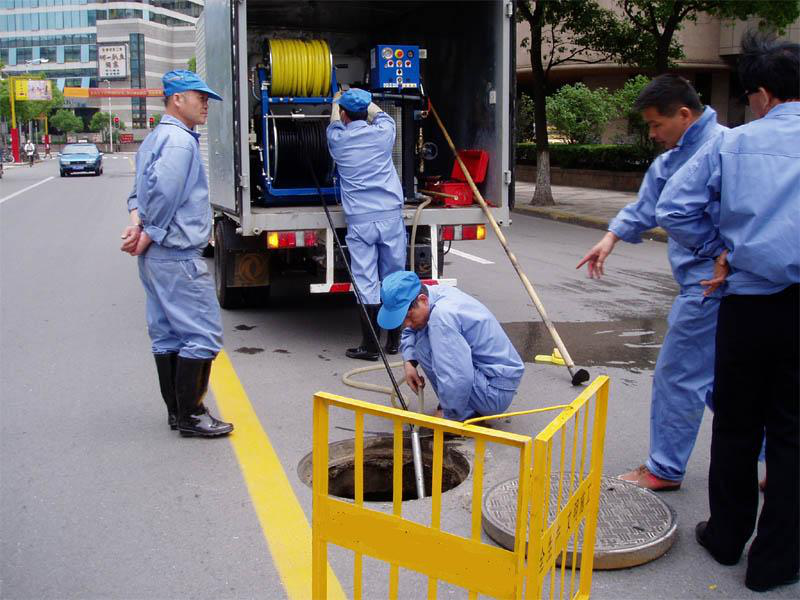

图5 高压疏通车工作现场

该车的特点是大压力小流量，使用效率高。该车配备有性能优越的发动机、高压射水泵及其它相关的附件，特别适合中国城镇使用。

3、充气管塞

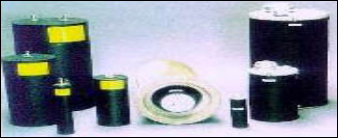

图6 充气管塞图

可膨胀管塞适用于不同直径管道，可迅速止住管道内水流量。管塞使用高品质的纤维和加固型的橡胶制成，通过了欧洲NEN-EN1610规范的给排水管道结构测试。在允许的最大工作压力下，可保证3项安全指数。

4、其它设备

a.发电机两台，为CCTV检测提供必要的电源；

b.空压机两台，为充气管塞充气；

c.大功率排风扇一台：向管道内排送空气，确保井下工作人员安全；

d.硫化氢浓度测试仪器一台：检测排水管道和窨井内有毒气体硫化氢的浓度，确保施工人员的安全；

e.安全护锥和护栏若干。
